七轴14x8底盘,改装低入口驾驶室,奔驰Actros钻井车底盘实拍
在卡车行业里,多轴重型底盘一直是极其稀有、罕见的存在。这类车型一般用于改装混凝土泵车、消防云梯车、卡车起重机等超重型特种车辆,沉重的上装对车辆底盘提出了极高的承载力要求。正是因此,用增添车轴的方式来提升承载能力,就成为了行业内不约而同的做法。

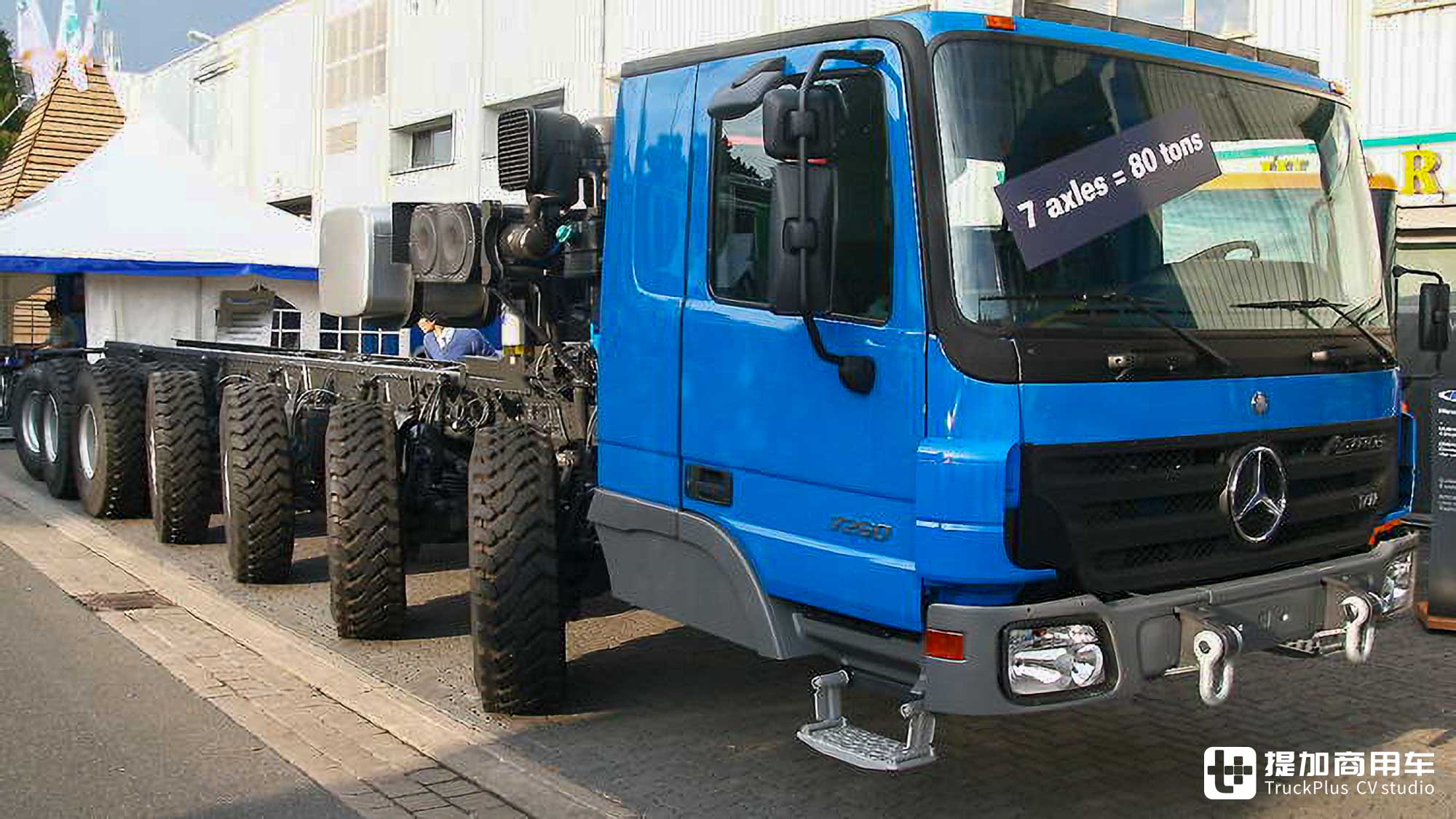

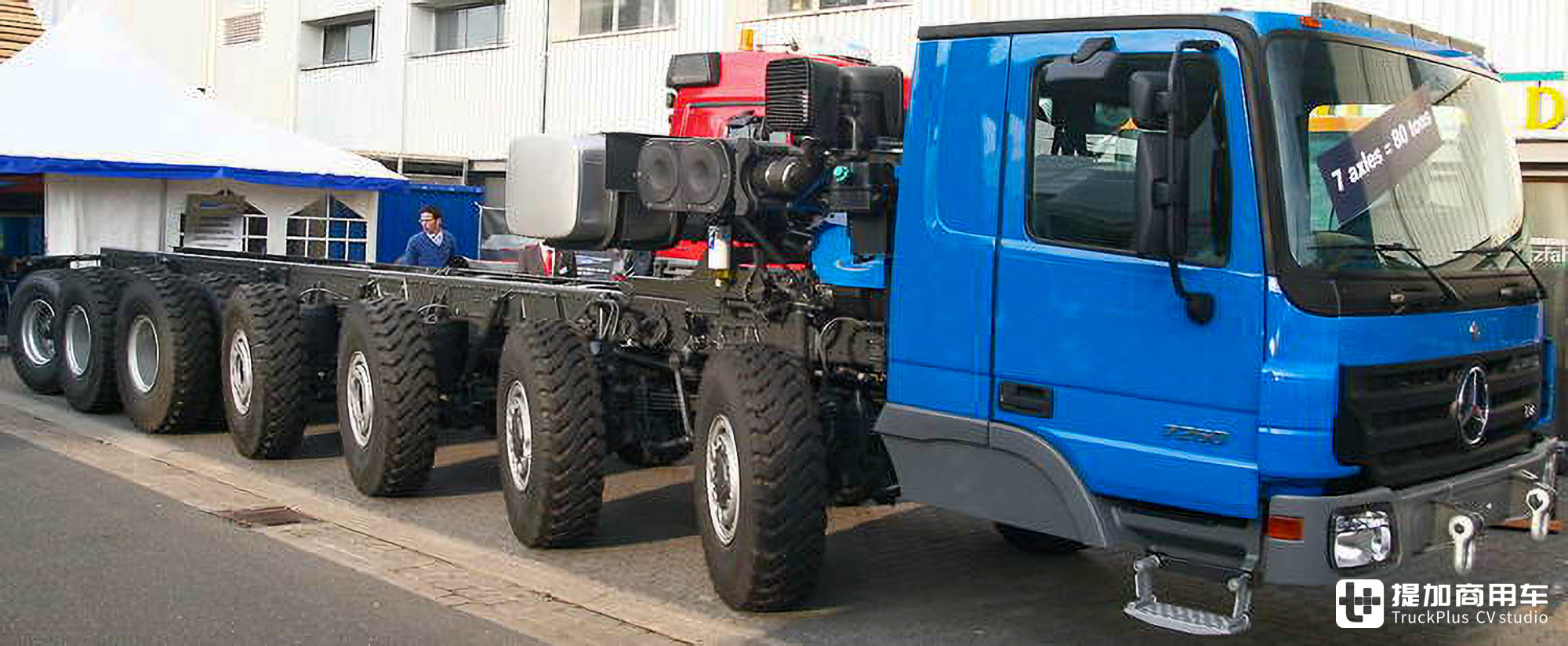

今天,我们文章的主角正是一台“多足怪物”。它基于第二代奔驰Actros底盘改造而来,不仅将车轴增添至了7根,同时还对驾驶室进行了改装,从而形成“低入口”的结构。虽然该车亮相于16年前的2008年度汉诺威车展,但在之后的这些年里,像它一样的强悍车型仍是屈指可数。接下来,就让我们一同来看看。
作为一款特殊的超重型多轴卡车底盘,这台Actros并非奔驰原厂出品。它出厂时以四轴8x8的驱动形式交付,随后送至改装厂进行大刀阔斧的改造。负责改装此车的是德国Paul Nutzfahrzeuge公司,该公司是奔驰卡车的长期合作伙伴,可对底盘、驾驶室等结构进行广泛的改装,堪称奔驰卡车的“御用改装厂“之一。
对于奔驰而言,维持生产线快速、高效运转是至关重要的,这与整个生产网络的脉搏息息相关。正是因此,奔驰原厂只是生产标准车型,并交由改装厂负责“量体裁衣”,根据客户需求来改装卡车。在Paul Nutzfahrzeuge公司处,这台奔驰Actros的各个零部件被移植到新的加长车架之上,同时驾驶室位置做出了修改,为后续的上装改装奠定了基础。

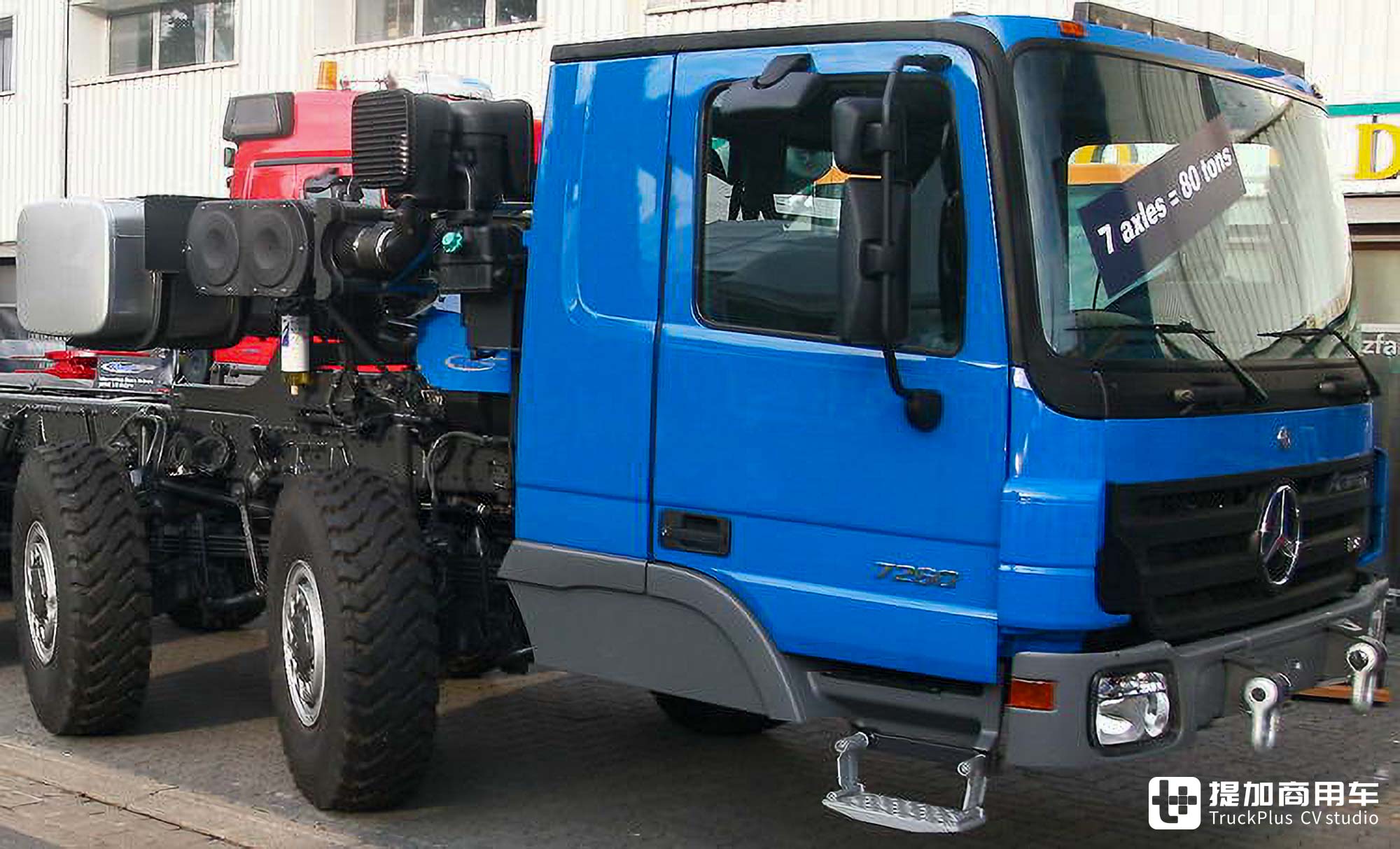

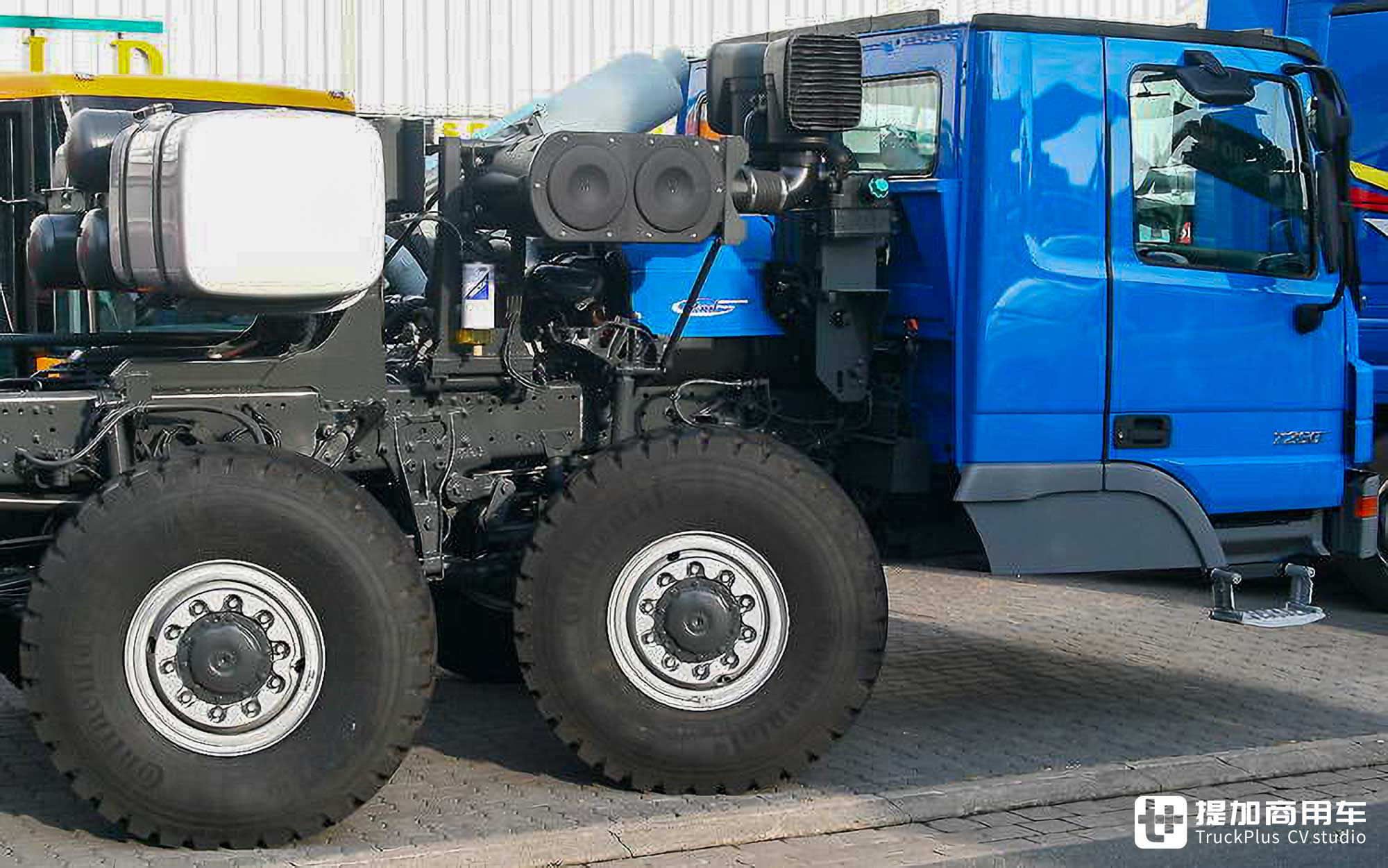

Paul Nutzfahrzeuge公司将驾驶室的固定结构做出了彻底的修改。原车驾驶室安装于发动机之上,高度较高,不利于上装打造。在改装过程中,Paul Nutzfahrzeuge设计了全新的驾驶室托架,将其安装于车架前端,从而规避发动机位置并降低驾驶室高度。在如此的改装手法下,这台奔驰Actros的车身高度仅为2.7米。在标准的4米限高之下,还有1.3米的纵向空间可以利用。

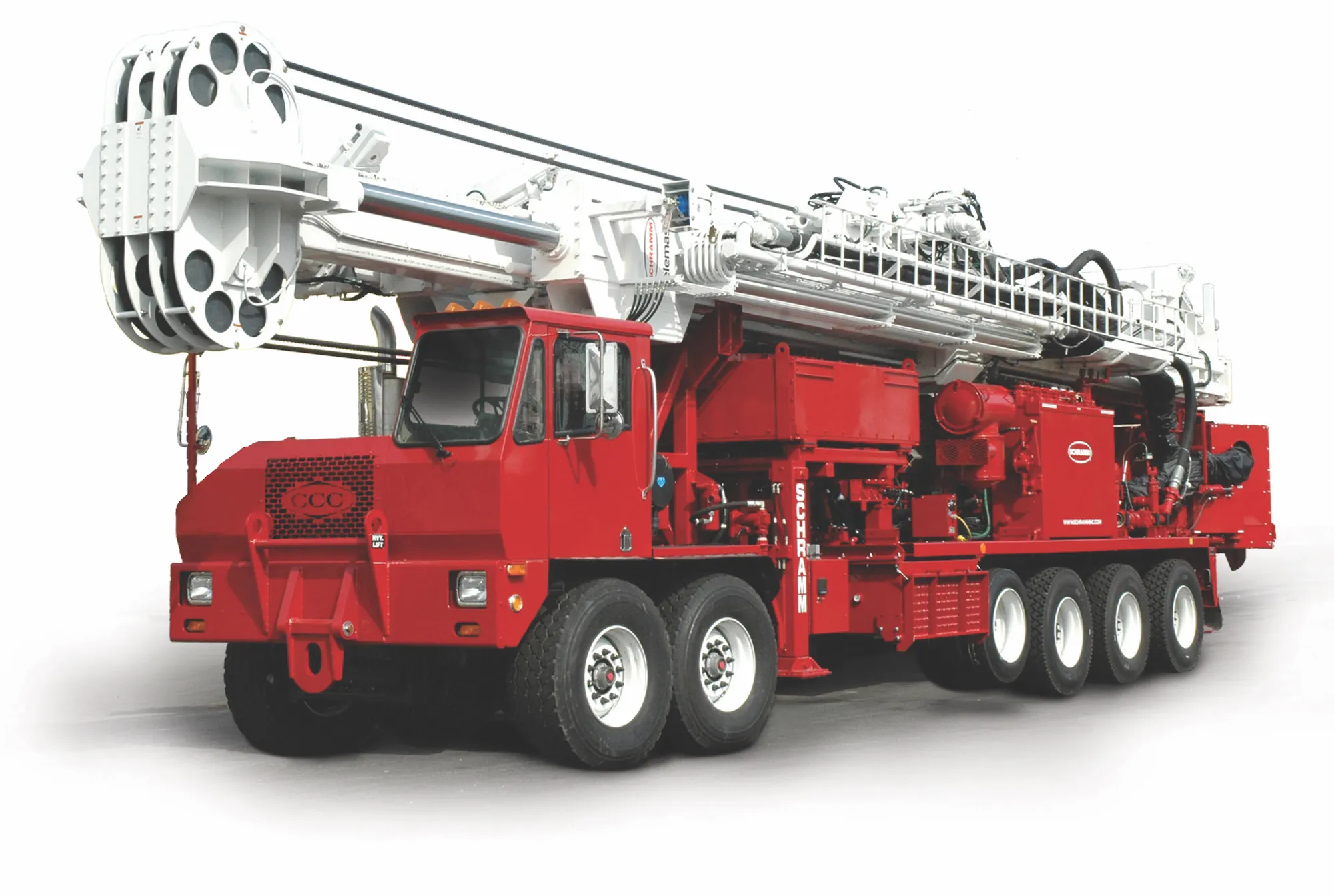

参考图
为什么这台奔驰Actros要大费周章的改装驾驶室?原因在于:该车将在日后被改装为钻井车,常用于油田勘探等特种领域。为了容纳粗壮的臂架,车辆的驾驶室必须进行降低。如此改装驾驶室不仅无需对车顶、后壁进行切割,有助于保护结构完整性及可靠性,同时:完全的车顶净空也有助于增强使用便利性,并为上装制造商带来了更多发展空间。

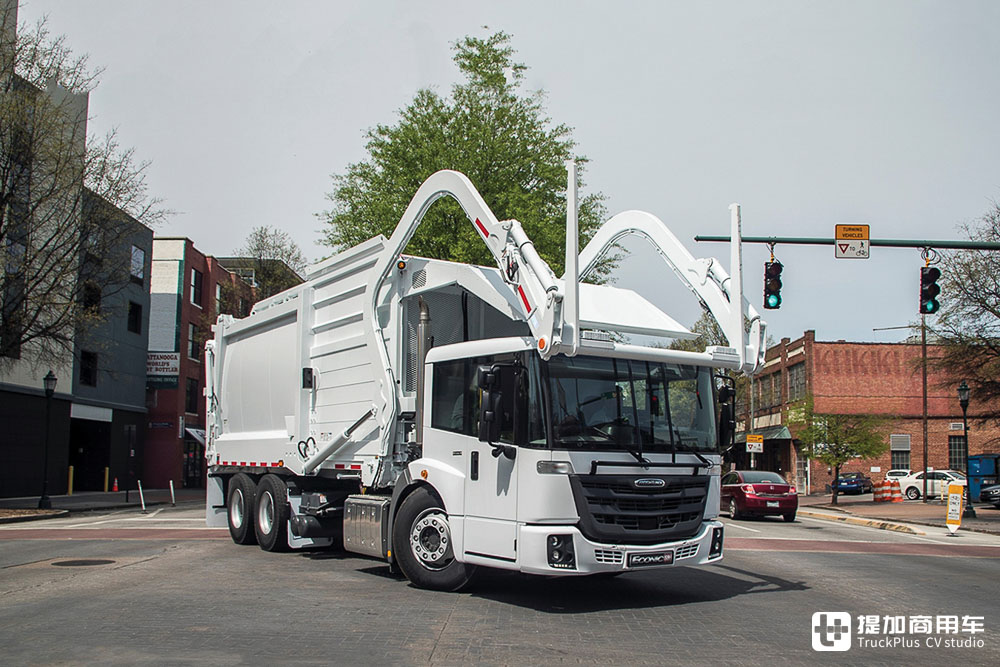

说这台奔驰Actros是“低入口”驾驶室结构,其实也没有那么低。相较于奔驰Econic等真·低入口卡车而言,这台奔驰Actros的驾驶室离地高度还是要高不少,原因在于:改装驾驶室导致车辆的前悬更长,只有提升高度才能尽可能保障通过性,这对钻井车而言还是比较重要的。

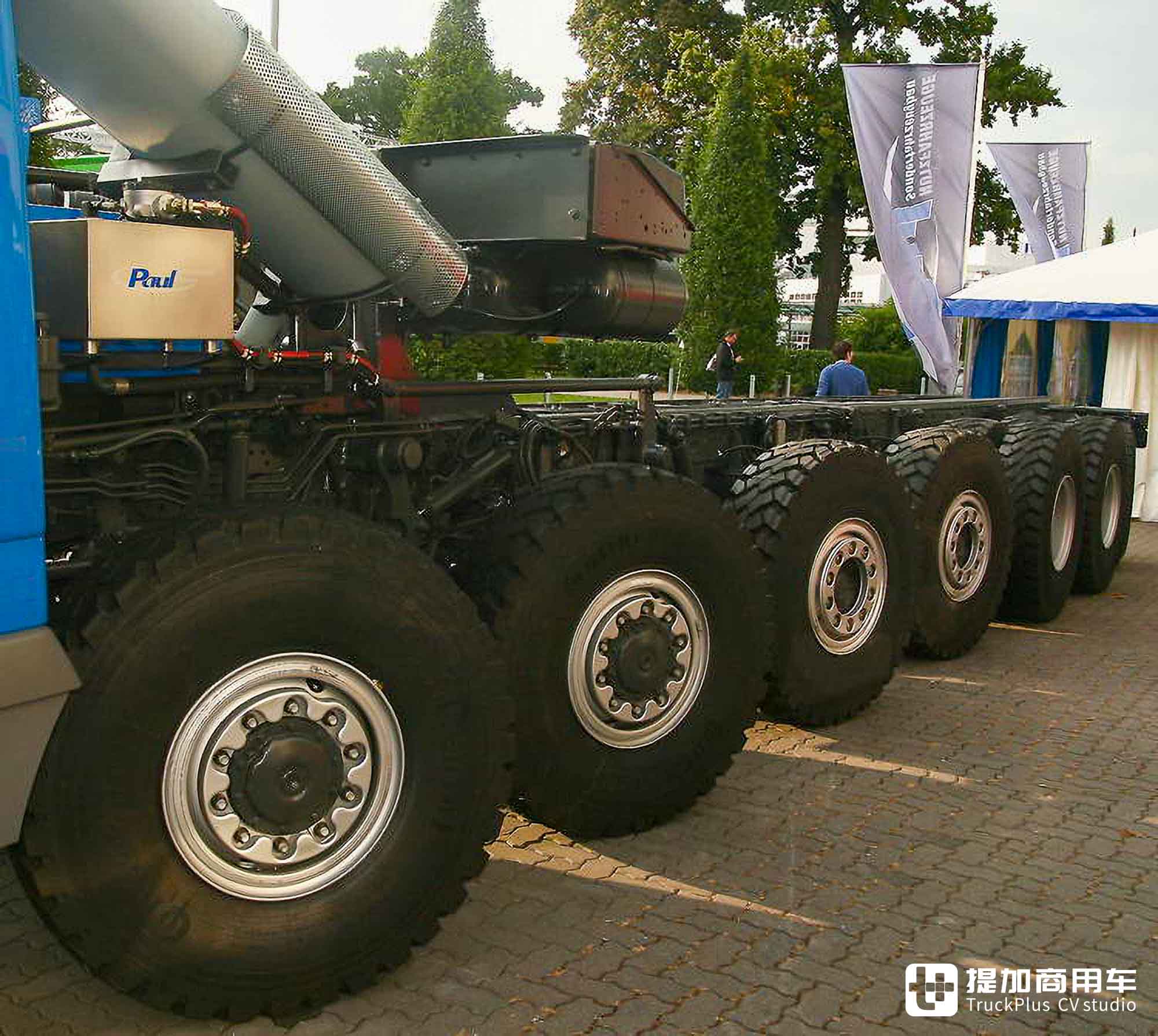

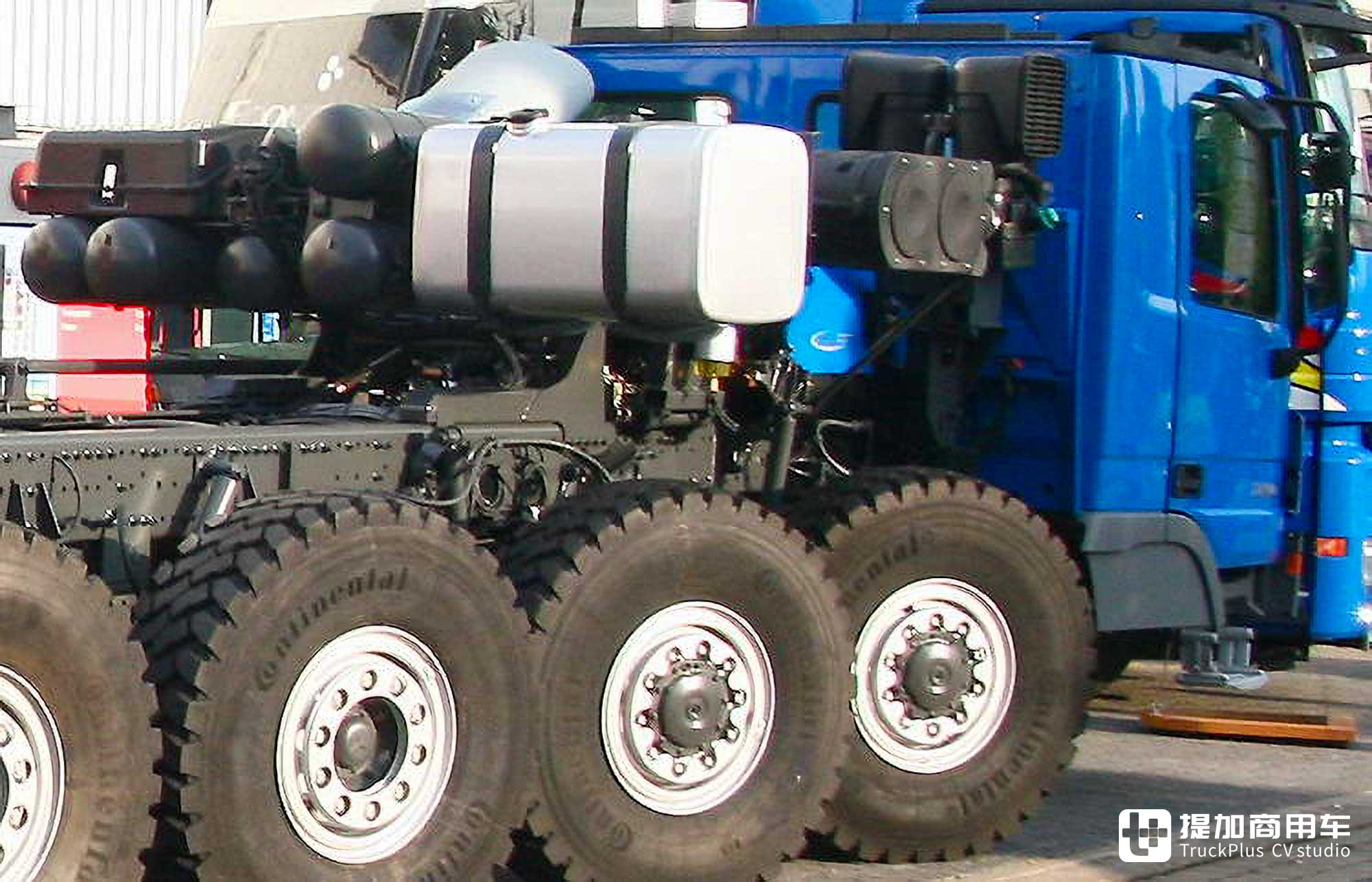

除了将驾驶室的高度进行降低之外,Paul Nutzfahrzeuge公司还对各类附件的安置方式进行了改动。为了尽可能提升承载能力并均匀分摊重量,这台奔驰Actros的底盘两侧均被车桥及轮胎占满。油箱、储气筒、蓄电池等附件便只能移动至底盘上方,安装于驾驶室之后。

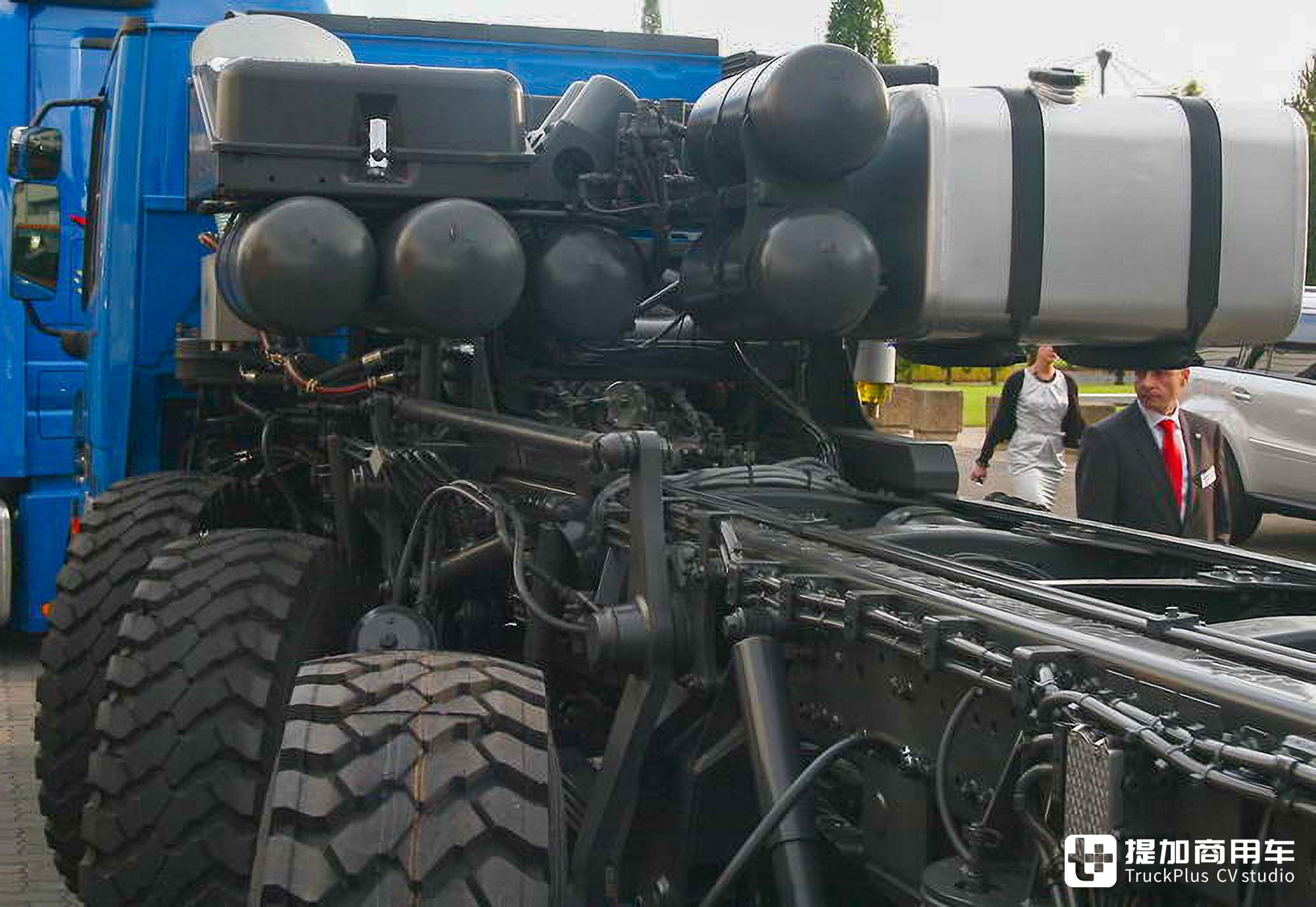

如同大件车一般,蓄电池、油箱、储气筒等附件都整齐安装于驾驶室后部的底盘之上,形成“大件包”一般的整体结构。为了压缩车高,这些附件的安装高度也进行了优化,均没有超过驾驶室的高度。

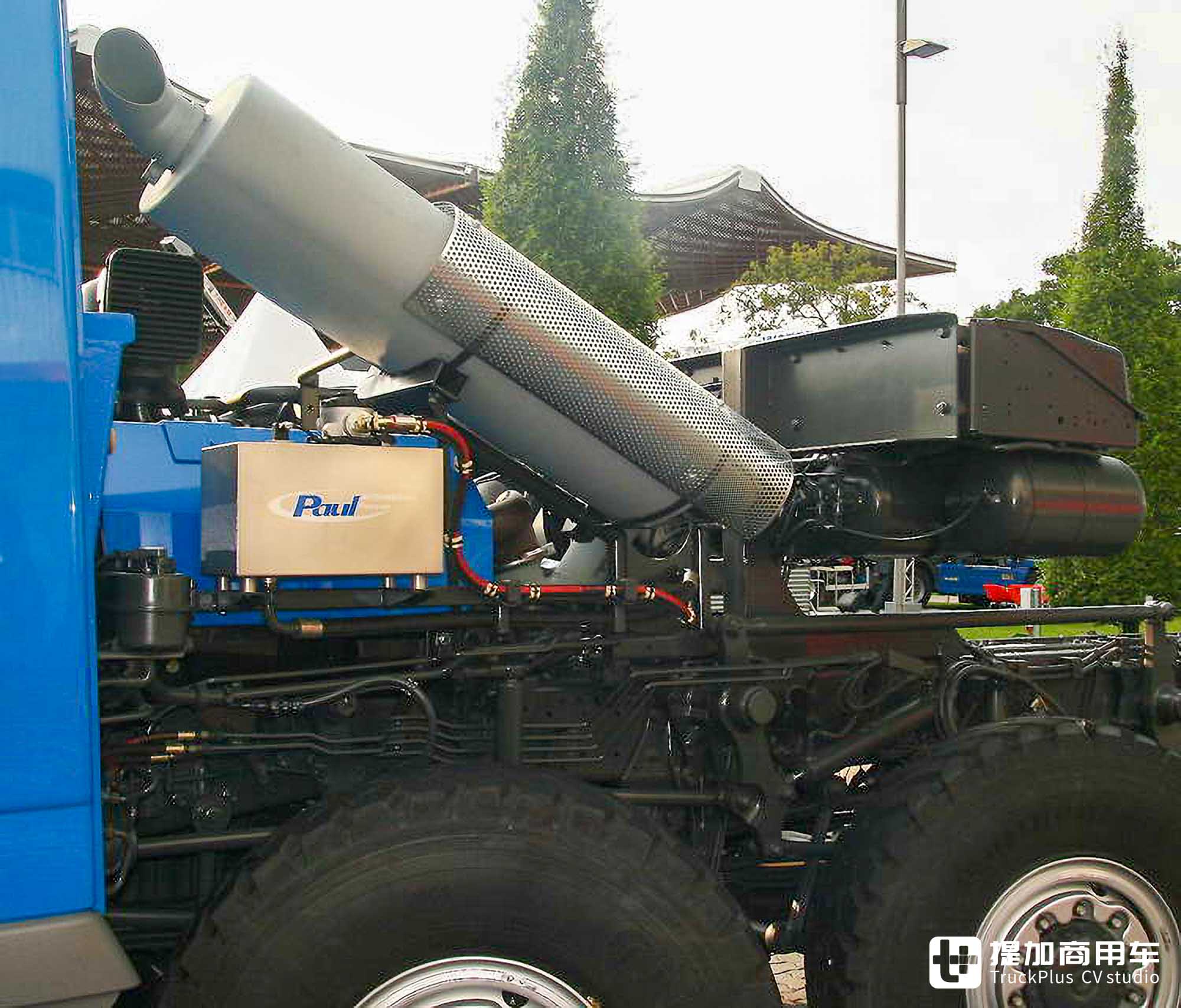

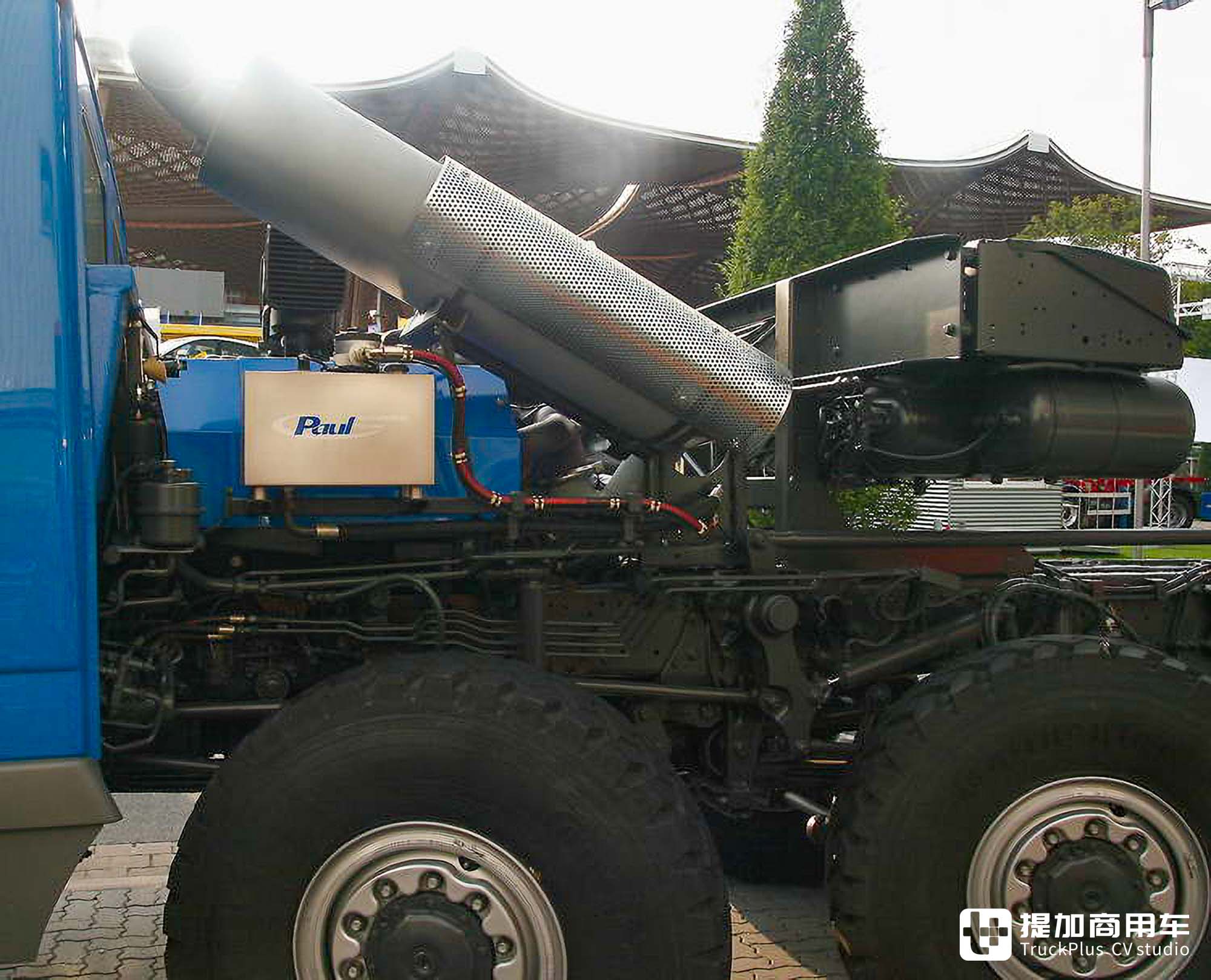

在严苛的底盘空间及车身高度限制之下,本车的排气系统也不得不进行改动。侧出排气没空间放、竖置排气又超高,只能以倾斜的方式搭载在驾驶室后部、朝向侧面排气,看起来还是相当有趣的。
在驾驶室向前移动后,原位于驾驶室下方的发动机便裸露了出来。为了对发动机进行遮挡,Paul Nutzfahrzeuge公司设计了全新的发动机舱罩,整体呈蓝色,为发动机带来更好的保护性。与此同时,车辆利用发动机两侧空间安装了液压系统等零部件,进一步提升空间利用率。

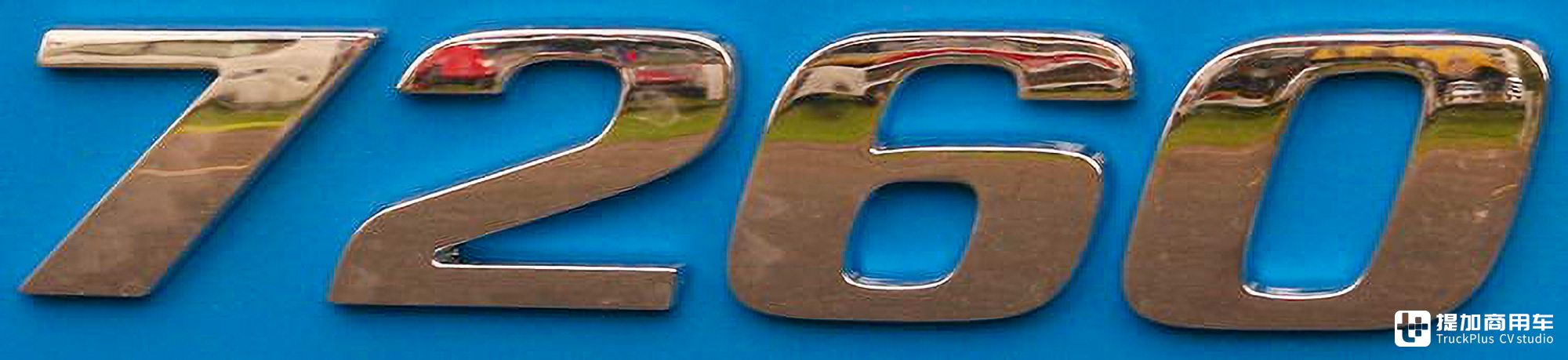

既然说到发动机,那就不得不说说这台奔驰Actros的机械配置了。该车的型号为7260 AK,属于第二代的奔驰Actros系列车型。其型号中的72代表车辆GVW为72吨,60代表发动机马力为600匹。实际上,本车搭载了奔驰OM542LA型V8柴油发动机,可爆发出609匹马力的澎湃动力,并匹配奔驰PowerShift AMT变速箱,动力性能方面是没得说的。
正如上文所言,本车基于奔驰Actros 7260 AK 8x8底盘进行打造,其名称中的A代表全地形(全轮驱动),K代表Kipper,即自卸车,说明本车是一台工程机械底盘。在改造过程中,Paul Nutzfahrzeuge公司将车桥等部件移植到了新的加长车架之上,形成七轴14x8的驱动形式。

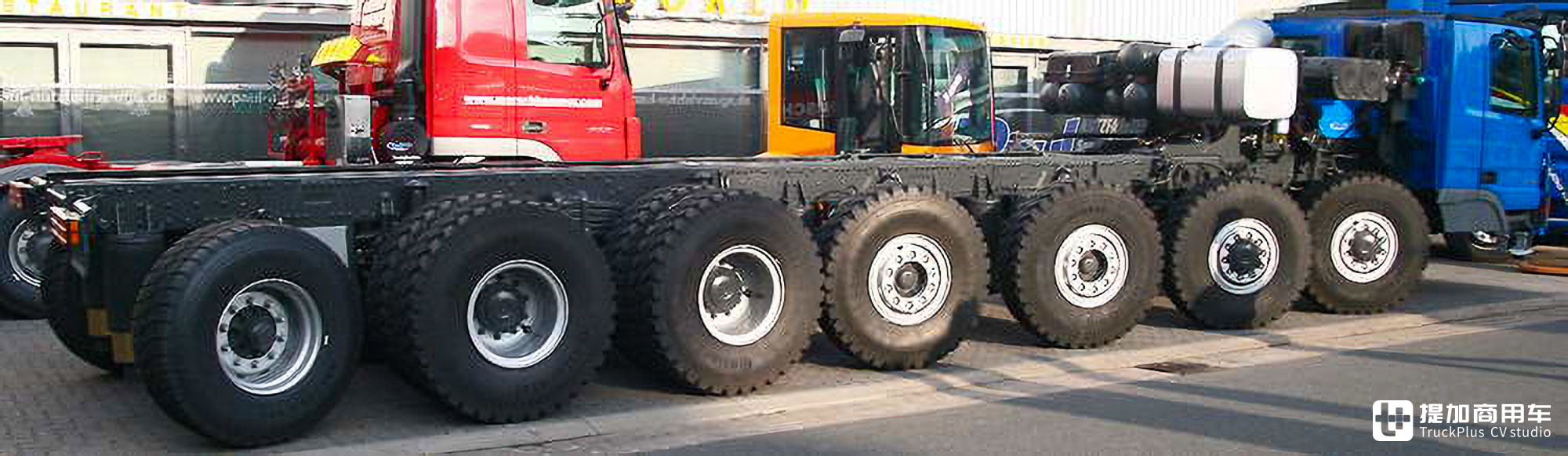

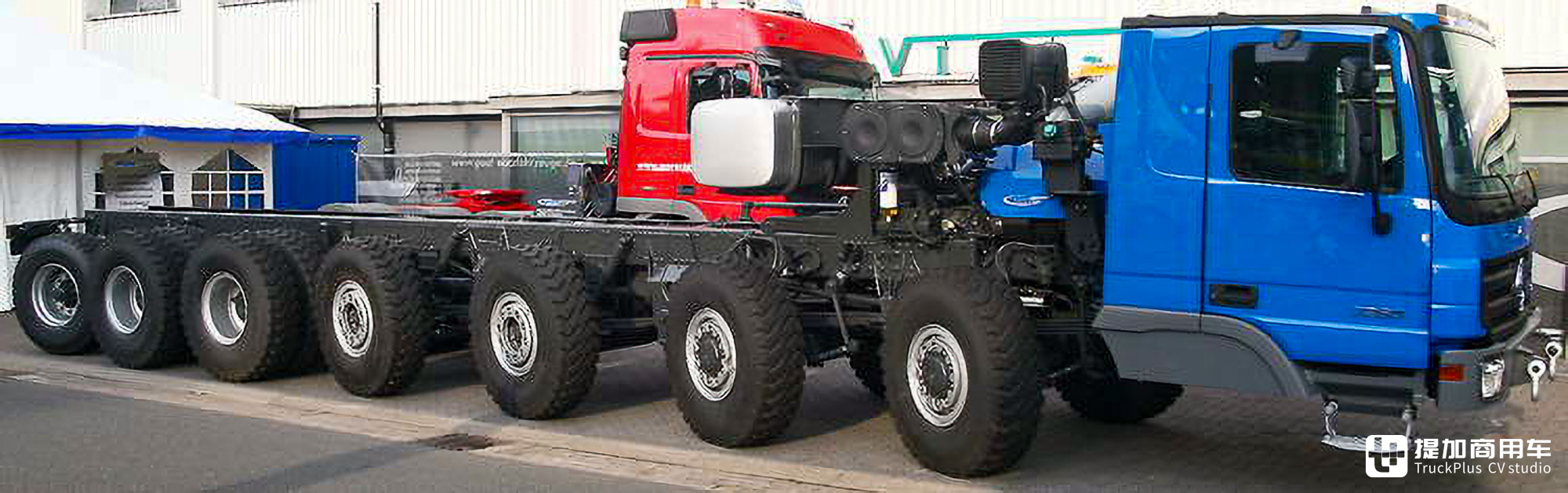

在这七根车轴中,第一、第二、第五、第六车轴来自于原车,而第三、第四、第七车轴则由Paul Nutzfahrzeuge公司新增。在这七根车轴的强悍加持下,这台奔驰Actros底盘的长度达到了整整13米,堪称真正的“多足怪兽”。

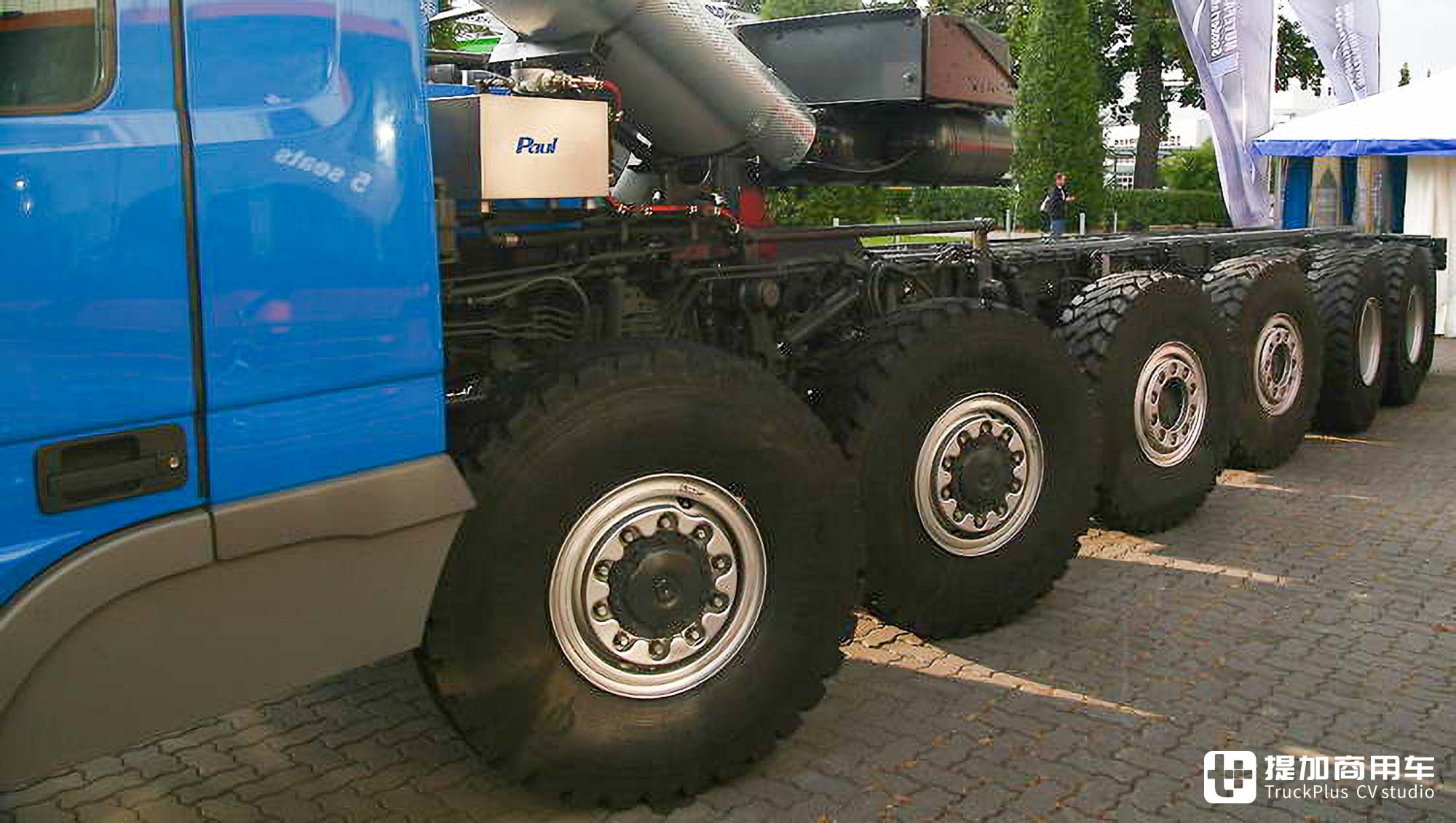

如此长的底盘对车辆的机动性带来了不小的挑战。为了尽可能缩短转弯半径、提升机动性,这台奔驰Actros用上了多桥转向功能。除了第五、第六两根车桥之外,其余五根车桥均能够参与转向过程,从而大大提升机动性,并有助于减少轮胎磨损。
这台奔驰Actros 的第一、第二桥均为驱动桥,一方面增强了车辆大角度转向时的循迹性,同时也能输出额外牵引力,在越野脱困等情况下提升通过性,拓宽车辆的可行驶区域。

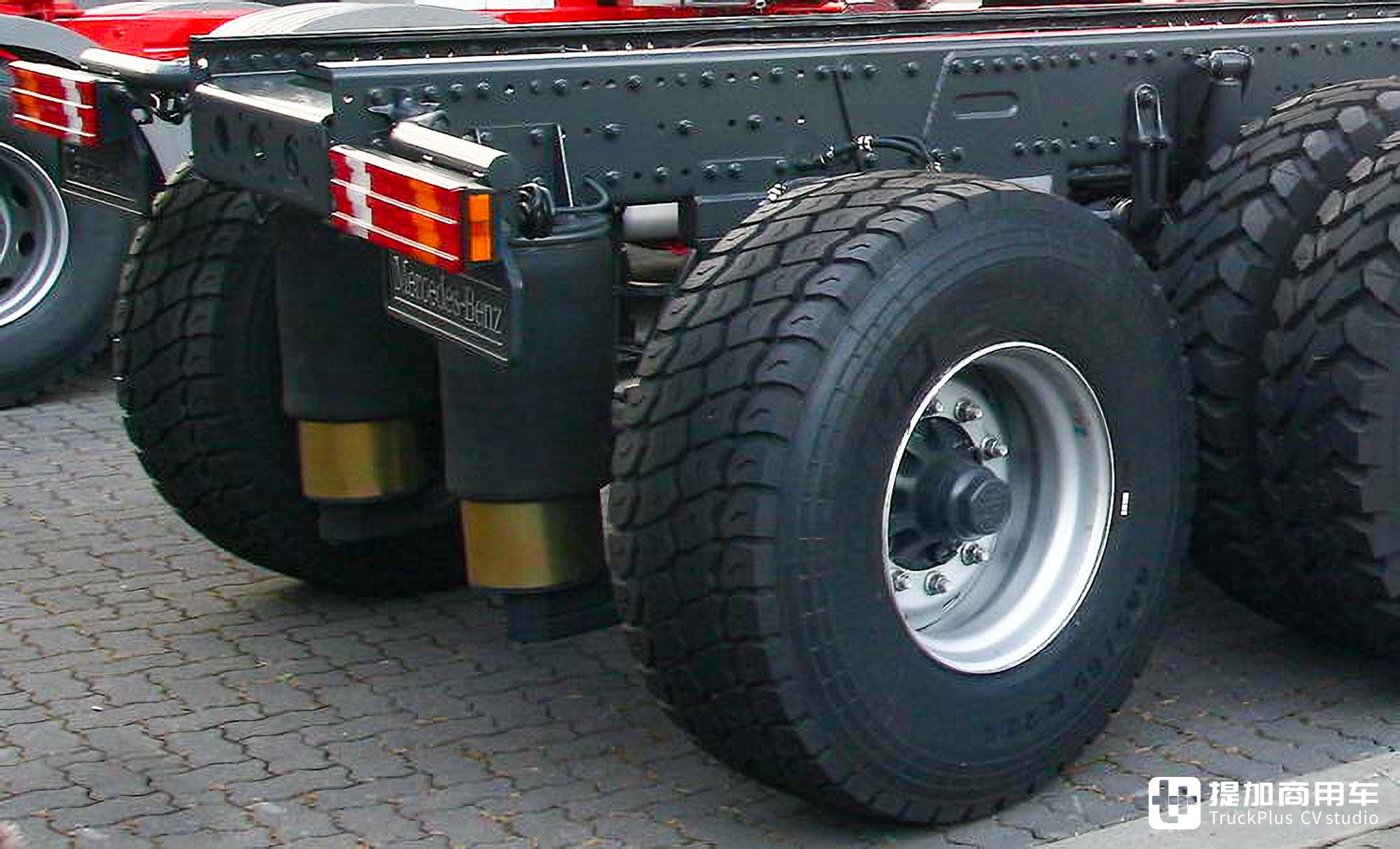

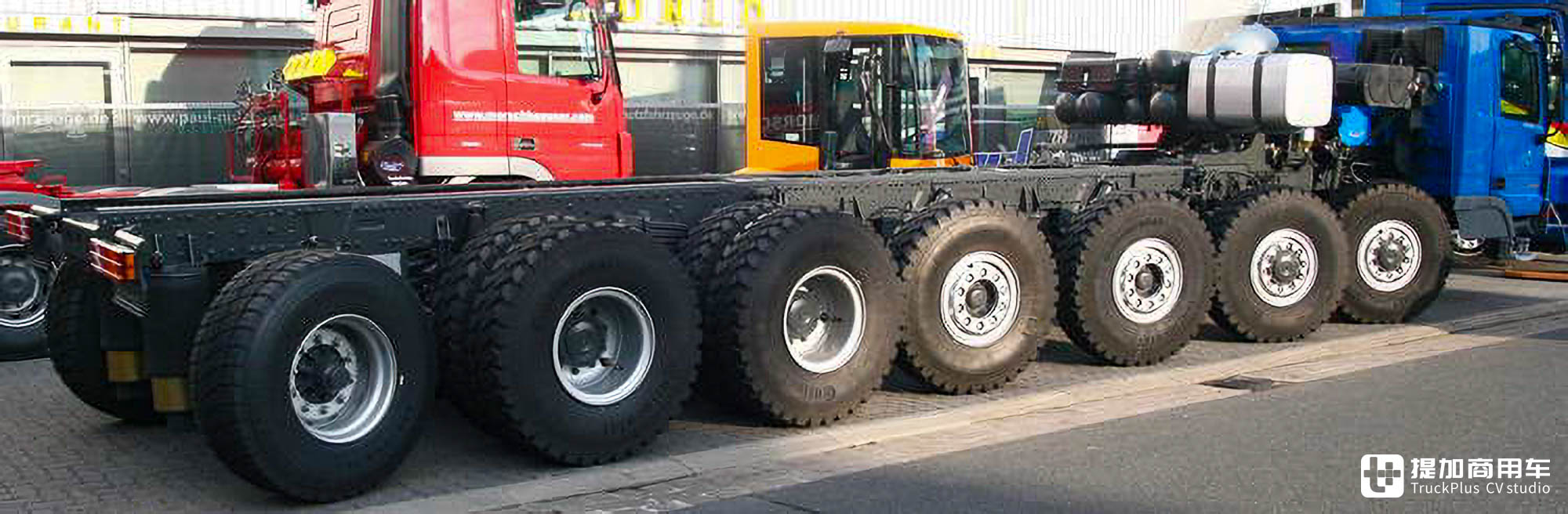

在此基础上,车辆第七桥(最后一桥)采用了气囊悬挂系统。它的好处在于结构紧凑,能帮助车辆缩减后悬长度,达成近乎“0后悬”的效果。同时气囊悬挂的行程长、减震效果好,搭配短后悬结构,大大提升了车辆离去角,从而提升通过性。

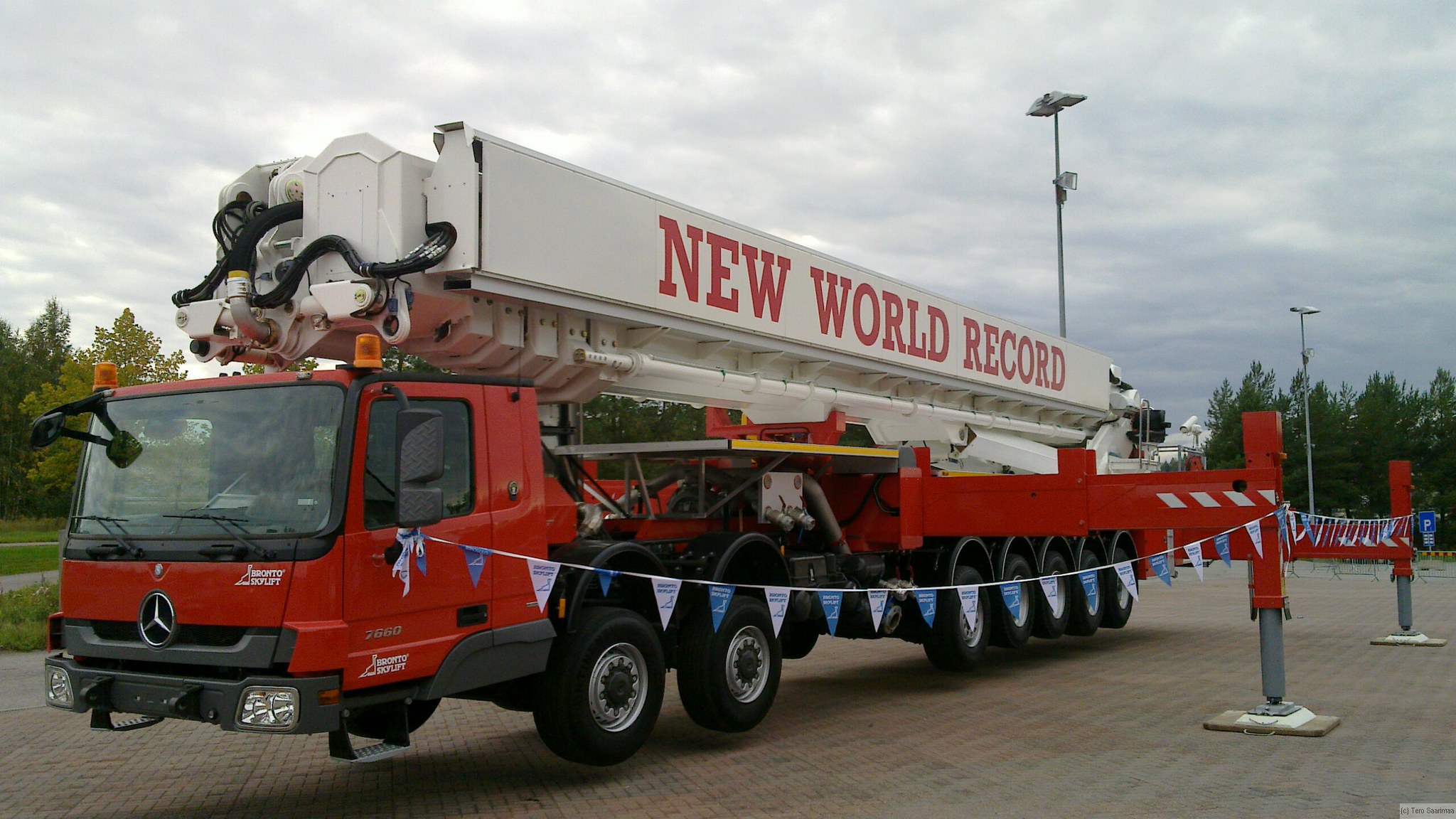

基于奔驰Actros MP3七轴底盘打造的博浪涛F 112 HLA登高消防车
根据Paul Nutzfahrzeuge公司的数据来看,这台“怪兽”级别的奔驰Actros七轴底盘能提供80吨的总重,甚至超过了车辆型号所标明的72吨。对于钻井机、云梯车等超重型上装而言,更强的承载能力、更高的机动性,无疑是最关键的性能组成部分。虽本车已诞生超15年,但类似的作品在日后也是相当少见,值得一看。感谢您阅读本篇文章!还想看到更多有趣有料的商用车内容,别忘了关注我们哦!
